一．產品名稱

IPX3-6綜合淋雨試驗箱

二．產品型號

DS-IPX36

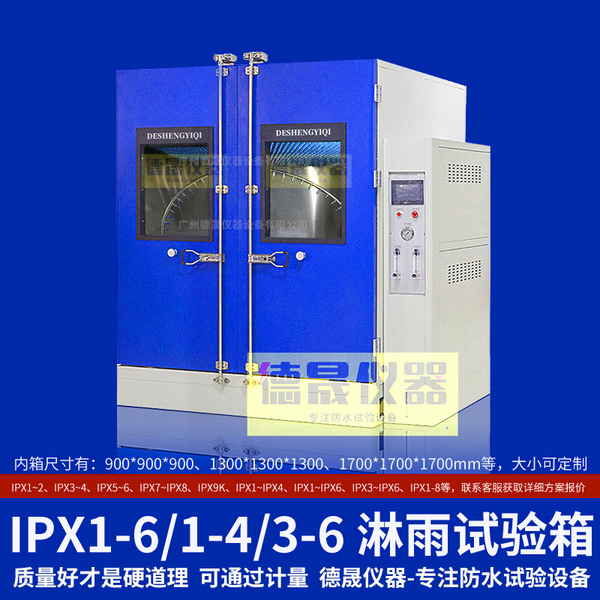

三．設備參考圖

設備屬定做設備，因批次、規格大小、配置、客戶要求等不同，設備會有不同，具體以雙方合同及技術協議為準，需詳細方案報價請聯系我們。

四．設備概述

應用背景：自然界水（雨水、海水、河水等）對產品和材料的破壞，每年造成難以估計的經濟損失。所造成的損害主要包括腐蝕、褪色、變形、強度下降、膨脹、發霉等，特別是電器產品因雨水造成短路而極易釀成火災。因此針對特定的產品或材料進行外殼防護水試驗是必不可少的一道關鍵程序。

一般應用領域：戶外燈具、潛水設施、泳池設備及其他電子電工產品。

設備功能：該設備的主要作用是用于電子　電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。

五．執行標準

IEC60529:2013《Degrees of protection provided by enclosures(IP Code)》、GB4208-2017《外殼防護等級(IP 代碼)》14.2.8 條款及 GB7000.1《燈具 第一部分：一般要求與試驗》9.2.9條款。

六．設備特點

1、適用于進行產品的IPX3、IPX4、IPX5、IPX6防水等級測試。

2、外殼由國產優質鋼板加工而成，表面噴涂烤漆，美觀耐用。

3、內箱和轉臺及涉水部分全部采用SUS304#不銹鋼板，同時確保長時間使用不生銹。（內箱板材厚度：1.2mm，能夠抗水沖擊）

4、擺管驅動采用國產優質電機，擺管速度，角度精準可調。

5、門上有透明觀察窗（鋼化玻璃材質），箱內安裝有LED照明燈，方便觀察內部測試情況。

6、IPX3/4：擺管驅動采用優質電機，擺管速度，角度精準可調。

7、IPX5/6/：依照IEC60529之規格承制：

8、過濾措施：標配高精度的過濾器，可有效過濾自來水中的雜質；濾芯可定期更換。

9、試驗箱安裝有樣品電源插座（AC220,10A）樣品電源通斷電時間可程序控制功能：通電0-999min----停電0-999min（適用于樣品在測試在需要通斷電測試）。

10、設備自帶水箱，循環用水，無需建專業防水試驗房。水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警監測，有效防止水泵缺水干轉而損壞。

11、核心控制元件采用7寸觸摸屏+松下PLC，電器元件采用如LS、歐姆龍等進口品牌，接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。

12、觸摸屏控制功能：自主開發的IPX防水等級測試操作界面，直接選擇防水等級，就可以自動按照標準條款中的防水等級條件進行試驗；簡單智能。

13、噴槍由步進電機驅動，噴槍可自動上下擺動噴水，也可定點噴水，配合轉臺，幾乎實現對樣品表面的全部噴淋。

七．技術參數

控制系統

（觸控式）7"觸摸屏+松下PLC

內箱尺寸（mm）

寬900×深900×高900

設備外尺寸（mm）

約長1380×進深3500×高1750 mm

IPX3-4防水等級技術參數

擺管半徑尺寸

R400mm

R400擺管流量

IPX3=1.1L/min；IPX4=1.8L/min

噴水孔徑尺寸

0.4mm（IPX3 / IPX4）

噴水孔徑間距

50mm

擺管內徑

?15mm

擺管角度

IPX3：±120度,IPX4：±350度，無級可調（精準）

擺管速度

240°來回4S、720°來回12S（精準控制）

流量控制方法

采用帶調節面板流量計實現手動調節流量

IPX5-6防水等級技術參數

IPX5

?6.3mm

IPX6噴水孔徑

?12.5mm

IPX5噴水流量

12.5±0.625（L/min）

IPX6噴水流量

100±5（L/min）

水壓（Mpa）

按規定水流量調節

噴水距離

2.5m

噴槍擺動方式

上下擺動（角度，速度可調）

流量控制方法

采用帶調節面板流量計，手動調節流量

樣品轉臺技術參數

樣品轉臺直徑

?400mm

樣品轉臺速度

1-5r/min(精準可調)

試驗轉臺高度可調范圍

350mm—600mm

保護裝置

漏電、斷水、短路

電源

380 V

功率

3 KW

九．隨機附件

1.操作說明書一份；2.過濾器濾芯1個；3.試驗針頭100個。

十．使用條件

由用戶保證下列各項條件，并完成相應連接

10.1.安裝場地

地面平整，排水通暢，地面和墻壁防水處理，設置地漏或排水溝

地面承重能力不小于200kg/m2

場地通風良好

設備周圍無強烈振動

設備周圍無強電磁場影響

設備周圍無易燃、易爆、腐蝕性物質和粉塵

10.2.環境條件

溫度：5℃～35℃ 相對濕度：≤85% 氣壓：86kPa～106kPa

10.3.安裝布置尺寸（參考尺寸）

設備外尺寸：約長1450*深3500*高1750 mm

房間尺寸要求：長2900*進深5500*高2250mm

10.4.供電、水條件

電壓、頻率

AC380V±10% ；50Hz±10% ；三相四線+保護地線

裝機功率

3.0kW

保護地線接地電阻

保護地線接地電阻小于4Ω

電源開關

要求用戶在安裝現場為設備配置相應容量的漏電保護空氣開關，并且此開關必須是獨立供本設備使用

禁止使用閘刀開關或電源插座 , 漏電保護空氣開關離設備不超過2米的位置

水源條件

要求用戶在安裝現場為設備配置水源，水壓不低于0.2Mpa,并安裝4分水龍頭。
